WINDOWS
ED IL PROTOCOLLO HPGL/HPGL-2
Il
protocollo HPGL si trova solo in Windows 3.1/95/98/ME.
NON in NT4, NT2000, XP.
Microsoft non fornisce alcun supporto per HPGL-2 su
W 3.1/95/98/ME.
Una iniziale versione per NT 3,5 è fornita con NT4/2000/XP
(non esiste infatti per gli ultimi modelli) ma crea
un mucchio di errori ed inconvenienti, oltre che
produrre files dieci volte più pesanti del file
originale del disegno.
Dal
Supporto Tecnico dell'Autodesk:
"Because
the Microsoft Windows driver has several limitations........;
The HPGL-2 driver that is installed with Windows NT4/2000 and
XP, is a Micorosoft version; does
not support custom sizes and cannot be used to create long plots.
There are several reasons for not using
the Windows driver provided by Microsoft, these include:
-
General Protection failure
- Out
of paper pen movements
- Incorrect
lines style and line width
- Incomplete
plots
- Low
resolutions affecting curve smoothness
- Incorrect
text sizing, positioning, and/or rotation
- drawing
does not fit on the sheet
- Spurious
lines crossing the drawing and others more".
Non crediamo che ci sia bisogno di una traduzione.
Windows è un linguaggio raster: a griglia di punti
Windows inoltre, essendo
un linguaggio a punti (raster) e non a vettori, non ha il comando
prendi e sposta penna; è invece un gestore di pagina ed usa
un linguaggio a punti che ricrea, traducendola, l'immagine sulla
sua griglia raster: tra il punto di partenza e quello di arrivo,
posiziona una infinità di punti vicini che danno l'idea di
una linea: sono invece un'infinità di entità grafiche,
ognuna di loro con le proprie specifiche XY, di colore e spessore:
da qui l'enorme pesantezza dei files, anche se sono poche linee
o poligoni, che richiedono tempi di stampa lunghissimi, stampe incomplete
ed a volte il collasso del sistema.
Windows e le stampe lunghe
Perché,
malgrado la nostra periferica dichiari plottaggi lunghi fino a 5/10/15
metri, stampe di simile lunghezza non si possono ottenere?
Stampando col Printer Manager di Windows, non si può
andare oltre i 320 centimetri, in quanto Windows non è
in grado di gestire un'immagine di misura (e peso) maggiore.
Queste si ottengono solo se il programma applicativo ha il driver
specifico di quella periferica e ne riesce, così, a gestire
le caratteristiche meccaniche senza appoggio a Windows.
Questo limite è lo stesso per ogni driver operante all'interno
di Windows: Microsoft, HP, OCE, EPSON, WinLINE.
Da
una pagina supporto tecnico di Autodesk:
"According to HP, due to a Windows limitation, the plots
cannot exceed cm 327
Perché con AutoCAD (a volte) si ottengono
stampe più lunghe?
Quando questo avviene, è perché quella
versione di AutoCAD pilota direttamente quel plotter e/o
stampante, senza appoggiarsi al Printer Manager di Windows.
Driver:
perché sono necessari e cosa sono
Ogni periferica di stampa viene pilotata dal programma applicativo;
quindi il programma deve conoscere il protocollo di colloquio della
stampante a cui manda le istruzioni; per cui si dice che il programma
è compatibile, ha il driver
di quella specifica periferica.
In alternativa è quest'ultima che, conoscendo il linguaggio
del programma ne esegue le istruzioni: in questo caso la stampante
ha il driver per quello specifico programma.
Tipico: driver per Autocad (e forse ne viene anche indicata la versione)
Dal
Supporto Tecnico dell'Autodesk:
"Other important considerations when finding a driver, is
to consider the type of printer you
have, the AutoCAD version, and the Operating System.
For example, you would need a specific driver for an HP DesignJet
200 plotter for AutoCAD 14 in Windows NT.
In other words, this particular driver would probably not work
for an other HP DesignJet plotter model running in AutoCAD
2000 in other Windows version".
Anche
qui non crediamo che serva una traduzione

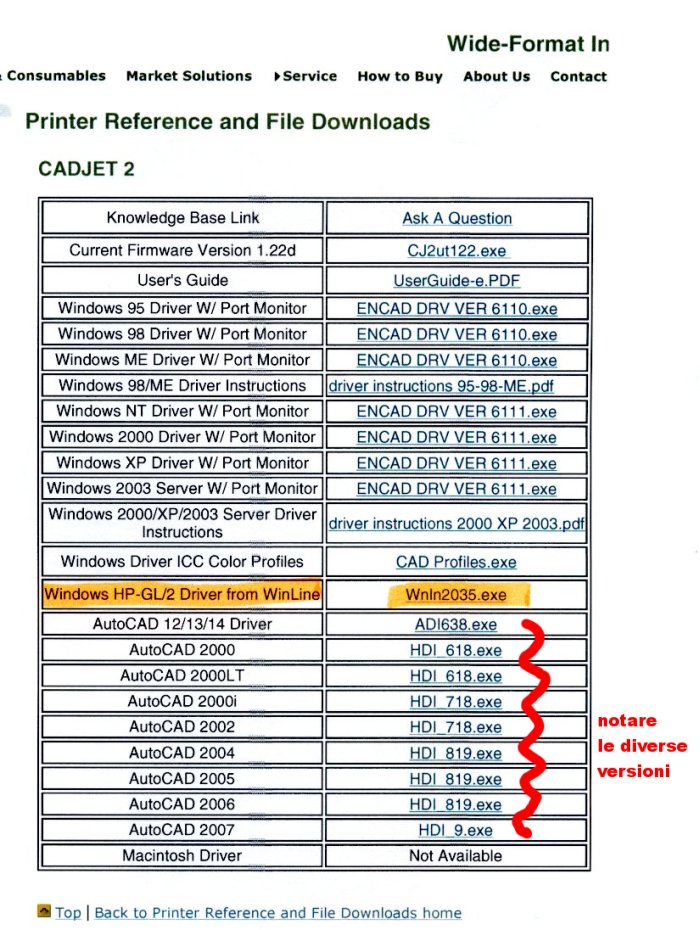

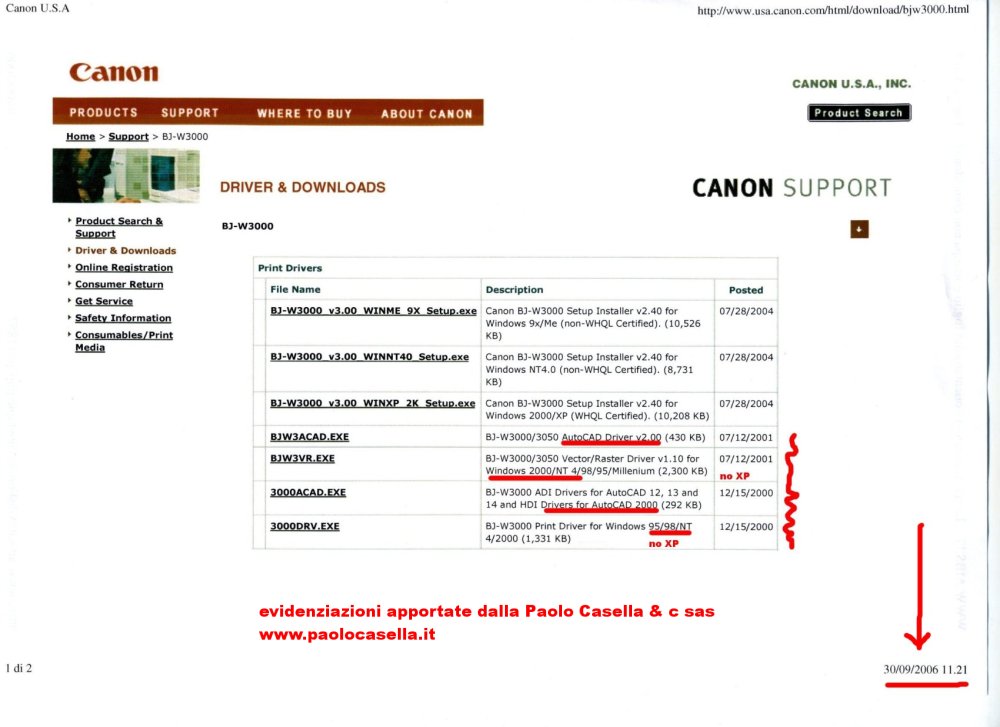

vedasi come esempio ed anche
qui
http://www.usa.canon.com/html/download/bjw3000.html
|
