Il plotter non stampa oggetti OLE (in AutoCAD)
immagini raster, file Excell, Word e altro
Autocad permette di agganciare un file Excel o Word ad un suo disegno e questo lo si vede ben definito a monitor, come se fosse un documento unico. Autocad, però, non lavora con questi programmi.
Quando si va a stampare, quindi, col driver interno di Autocad, nascono i problemi lamentati; ciò è dovuto al fatto che l'Autocad print Driver può solo stampare i tratti fatti con Autocad.
Ammenocché non si disponga di drivers sofisticati che permettano di ottenere le stampe di oggetti OLE, testi di Word o tabelle di Excel.

Una nostra richiesta di chiarimenti alla Winline:

"In CAD Forums I find many messages from users that are missing or having bad results with OLE object (from Word and Excel they say) printing drawings from Autocad."

In AutoCAD, sometime people want to put a spreadsheet or a text document in the middle of their drawing, next to their CAD diagram.
For example, the diagram is a picture of an engine, they might want to include a table or a graph from Excel which shows the power output of the engine at different RPM.

AutoCAD is bad for drawing tables and graphs, but Excel is very good. For that reason, AutoCAD lets you include an Excel spreadsheet or chart inside of the AutoCAD drawing. The spreadsheet document is linked to the AutoCAD drawing. On the screen, they look like one. In that case, the spreadsheet is an OLE object.

OLE = Object Linking and Embedding.

On the screen the spreadsheet looks good. But when AutoCAD prints using its own internal printer driver, the spreadsheet is blank.
The AutoCAD print driver can only print the AutoCAD diagram - it cannot print the Excel spreadsheet because it does not work with Excel.
WinLINE works with both AutoCAD and Excel, so it will print everything just like it appears on screen.

May I say to all them that they will solve theyr OLE problems if using Winline?

No. Don't ever use those words. They will only get you into trouble because nothing can solve all of everybody's problems, not even God.
Instead, just say "WinLINE prints OLE objects". If you need to explain it, say "WinLINE is a system printer driver that prints OLE objects from inside AutoCAD files". Or use the name of another CAD program if they ask about it.

Crediamo sia sufficientemente chiaro senza bisogno di una traduzione.

Autocad e la rete
Autocad ha sempre avuto più o meno grossi problemi di stampa in rete (almeno per quanto ne sappiamo noi sulle precedenti versioni; da qualche lettura sui Forum sembra sembra che il difetto permanga anche sulle ultime).

Anche in questo caso, l'utilizzo di driver sofisticati come i Winline elimina questi problemi, dando la possibilità di lavorare sotto rete di qualsiasi tipo, anche mista

I problemi riguardanti la stampa (da www.professionearchitetto.it)
La versione 2000 dell'AutoCAD ha comportato una piccola rivoluzione nell'ambito dei metodi di stampa utilizzati con le precedenti versioni, rendendo l'uso dello spazio carta praticamente obbligatorio.
La possibilità, inoltre, di creare più di un layout di stampa dello stesso disegno ha determinato nuove metodiche nell'impostazione dei disegni.
Una stampa si può definire corretta quando esiste un giusto equilibrio fr gli spessori delle penne utilizzate, i colori, la dimensione dei testi, la qualità dei font, la spaziatura delle linee tratteggiate, oltre, naturalmente, alla qualità dell'impaginazione grafica.
La facilità di modifiche rapide per ciascuna di queste caratteristiche sono la garanzia di un buon risultato finale.

Facciamo alcuni esempi.

1. Supponiamo di dover rafforzare lo spessore delle linee che rappresentano la muratura o di dover alleggerire le linee della pavimentazione. In entrambi i casi, lavoreremo sugli spessori di penna associati ai layer corrispondenti fino ad ottenere il giusto contrasto.
2. supponiamo di aver "riempito" i muri con una campitura grigia. Il grigio della nostra stampante non corrisponde al grigio del plotter del nostro service di plottaggio. In questo caso modificheremo il valore del grigio di quel layer fino ad ottenere il risultato voluto.
   Lo stesso vale per differenze di stampa dei colori fra stampanti e plotter diversi.

I problemi da affrontare in fase di stampa sono essenzialmente i seguenti:

• spessori e colori delle penne
• fattore di scala delle linee tratteggiate
• dimensioni di testi e quote
• impaginazione del disegno
• rapporto di scala del disegno
• la stampa presso un service di plottaggio

Spessori e colori delle penne
Come già accennato, esiste una diretta corrispondenza fra layer e tipi di penna (cfr. l'uso dei layer).
Dalla versione 2000 dell'AutoCAD, per ogni layer possiamo specificare tre aspetti che incidono sulla stampa e sono:

• spessore del tratto: (da 0 e 25.4 mm)
• abilitazione alla stampa: (vero o falso)
• stile di plottaggio: (dipende dal file .stb specificato)

Un file .stb ci permette di creare diverse impostazioni di penna. I parametri impostabili più interessanti riguardano colore della penna (rosso, nero, giallo o lo-stesso-dell'oggetto) e la percentuale relativa:

Nella maggior parte dei casi viene utilizzato il file monochrome.stb nel quale sono impostate due penne.

Tutto ciò premesso, ipotizziamo uno schema possibile di layer.

Notare il layer costr (linee di costruzione) che non verrà stampato e il layer pat_murature (campiture dei muri) che verrà stampato in grigio (colore 253). Le murature verranno stampate in nero sp. 0.5 mm e gli arredi sempre in nero sp. 0.2 mm.

Fattore di scala delle linee tratteggiate
È il fattore che determina la distanza fra i singoli tratti delle linee diverse da continua.
Si modifica con il comando LTSCALE.
La sua determinazione dipende dal rapporto di scala di plottaggio.

N.B. Se si utilizza lo spazio carta per la stampa, sia LTSCALE che la variabile PSLTSCALE (fattore di scala LT per il paper space) devono essere impostati a 1.

Dimensione dei testi e delle quote
La dimensione minima leggibile di un testo True-type (Arial, Courier, Times) è di 0.12. Un buon consiglio è quello di non adoperare testi più piccoli di 0.15/0.18.
La dimensione minima aumenta proporzionalmente al numero di diottrie mancanti al destinatario del disegno. Aumenta anche in proporzione all'età del committente. Più è anziano e maggiore dovrà essere la dimensione dei testi. Non è uno scherzo, ma una questione di rispetto.
Per la dimensione delle quote vale lo stesso discorso. Per il controllo della dimensione delle quote confronta la lezione corrispondente.

Impaginazione del disegno
Per le questioni relative all'impaginazione confronta la sezione corrispondente.

I rapporti di scala del disegno
Un buon sistema per ricordare i rapporti di stampa del disegno è il seguente:

I service di plottaggio
Le difficoltà maggiori si incontrano (e gli studenti ne sanno qualcosa) quando si stampa presso un service di plottaggio, e comunque in tutti quei casi in cui le prove e la stampa finale vengono realizzati con un hardware differente.
A questo riguardo ci sentiamo di dare alcuni buoni consigli.

• Il delirio dei colori e degli spessori
  Ogni marca e modello di plotter stampa con colori e spessori differenti. Le differenze riguardano anche il tipo di supporto (carta, lucido ...).
  È sempre bene farsi stampare preventivamente uno schema dei 256 colori e degli spessori delle penne sia su carta che su lucido.
  Appendere questo schema di fronte al vostro computer in maniera visibile.
• Siate fedeli
  Stampate TUTTE le tavole di uno stesso lavoro sullo stesso plotter (marca e modello) e sullo stesso tipo di supporto.
• Campioni di colore
  Nel caso in cui sia determinante il contrasto e la tonalità del colore, stampate preventivamente dei campioni significativi del vostro disegno.
• Attenti al supporto
  Nel caso in cui la stampa finale vada fatta su lucido, gli spessori devono essere almeno di un punto (0.003 inches) più grossi rispetto alla stampa su carta.
• Diffidare delle copie
  Mediamente la cianografia riduce gli spessori mentre la copia Xerox li ingrossa rispetto all'originale.
• Colore sfocato su lucido
  Le immagini a 16 milioni di colori se vanno stampate su lucido, quel lucido deve essere di ottima qualità, altrimenti verranno sfocate.
• Presunta compatibilità
  Nel caso in cui vogliate la fedeltà maggiore, realizzate il file plt con un driver identico a quello utilizzato presso il vostro service di plottaggio.
  A dispetto di quanto venga propagandato, un file HPGL2 per un plotter HP è diverso da un Calcomp o da un Ocè o da tutti gli altri.
• Una via d'uscita
  In questo ultimo caso, portatevi sempre appresso il file dwg completo di tutte le immagini ed i font eventualmente utilizzati nel disegno.
  Questo vi permetterà di poter apportare modifiche all'ultimo momento.
  Dopo tutti questi accorgimenti, il Centro Servizi potrebbe ancora avere delle difficoltà e produrre stampe non molto soddisfacienti.
• La migliore via di uscita

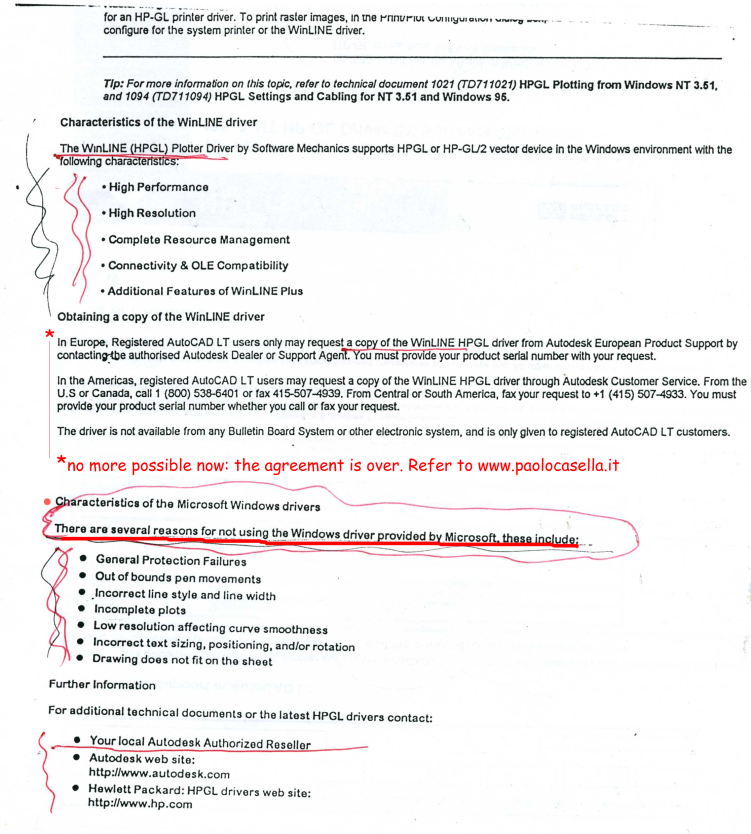

  Comunque, sia per voi che stampate in proprio, sia per il Centro Servizi, ci si deve dotare di un driver aggiornato e sofisticato, come suggerisce anche la stessa Autodesk
